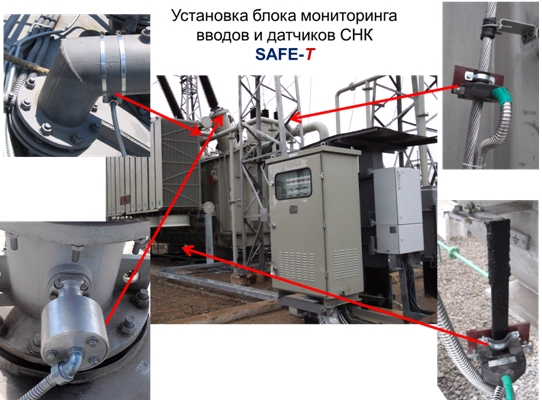

Блок моніторингу вводів (трансформаторів струму) призначений для безперервного контролю характеристик основної ізоляції високовольтних вводів трансформаторів, автотрансформаторів, реакторів або конденсаторної ізоляції трансформаторів струму під робочою напругою. Призначений для самостійної роботи, а також інтеграції до системи моніторингу трансформаторного обладнання або комплексної системи моніторингу високовольтного обладнання, АСУ ТП або інших систем «верхнього рівня».
Усі функції можуть реалізовуватися з урахуванням єдиного блоку моніторингу трансформатора, без встановлення додаткового блоку моніторингу вводів.
Переваги SAFE-T® щодо контролю вводів:
- безпосередній контроль значення тангенсу кута діелектричних втрат (tgδ1) та ємності (C1) основної ізоляції,
- контроль tgδ1 здійснюється за диференціальним методом на базі математичного обчислення кута між двома векторами струмів і відповідних їм векторів напруги, одержуваних від вимірювальних обмоток трансформаторів напруги (ТН),
- незалежність від значень ємностей основної ізоляції, контрольованих вводів (діапазон 25 – 2000пФ, а також будь-яке поєднання ємностей у контрольованій трифазній групі),
- незалежність результату від параметрів напруги живлення (як від коливання амплітудних значень, так і від коливання міжфазних кутів трифазної системи),
- точне визначення дефектного введення трифазної групи,
- фіксація зміни характеристик ізоляції вводів при синхронному старінні ізоляції,
- можливість фільтрації паразитних впливів, що спотворюють результати діагностики (при зростанні вологості навколишнього середовища, опадах, обмерзанні поверхні ізолятора).
