Централізована система моніторингу і діагностики

Централізована система моніторингу і діагностики (далі ЦСМіД), застосовується для збору, обробки, відображення та зберігання інформації, що характеризує робочий стан обладнання електричних підстанцій та мереж.

ЦМіД призначена для накопичення та обробки інформації, що дозволяє проводити оперативний і ретроспективний аналіз параметрів високовольтного електротехнічного обладнання (ВВЕО), виконувати планування обсягів та термінів технічного обслуговування виходячи з фактичного стану обладнання, прогнозувати зміну технічного стану, зносу технічного ресурсу, інтегрувати всю діагностичну інформацію по всьому парку обладнання, що експлуатується, на єдиному сервері для передачі результатів діагностики в АСУ ПА Підприємства та формування стратегії розподілу фінансових активів на основі фактичного стану обладнання.

Отже, впровадження ЦСМіД дозволить об'єднати в єдину структуру всі засоби діагностики, починаючи від первинних датчиків на обладнанні та результатів періодичного контролю, закінчуючи складною системою АСУ ПА, а також забезпечити необхідною інформацією всі рівні персоналу Замовника. ЦСМіД має такі функції:

• Автоматичний збір інформації від систем безперервного контролю (СНК) обладнання підстанцій та мереж..
• Автоматичний збір інформації від офлайн автоматизованих діагностичних комплексів (АДК), виконаних на базі МЕСів..
• Діалоговий режим з користувачами для введення діагностичної інформації про ВВЕЛ, отриману в результаті ручного періодичного контролю стану.
• Формування діагностичних висновків про стан обладнання, необхідність проведення обслуговування, додаткові випробування, ремонт та заміну обладнання.
• Автоматизоване формування графіків обслуговування обладнання для кожного та Філії.
• Надання автоматизованих звітів про поточний стан обладнання по всьому Підприємству або окремих структурних підрозділах.
• Запис та зберігання отриманої інформації.
• Надання інформації в інтерактивне програмне забезпечення з використанням сучасних високотехнологічних засобів відображення інформації (графічні (tft, lcd, led) панелі) для Посібника Підприємства.
• Надання інформації локальним та віддаленим користувачам Підприємства, а також у Філії.
• Автоматизований обмін інформацією із системою АСУ ПА Підприємства.

ЦМіД дозволяє:

1. приймати первинну інформацію від СНК та АДК;
2. відображати у графічних вікнах стан об'єктів, що контролюються;
3. відображати сигнали спрацьовування аварійної та попереджувальної сигналізації;
4. забезпечувати роботу із накопиченими архівами;
5. формувати діагностичні висновки та графіки обслуговування обладнання;
6. передавати результати діагностики до АСУ ПА.

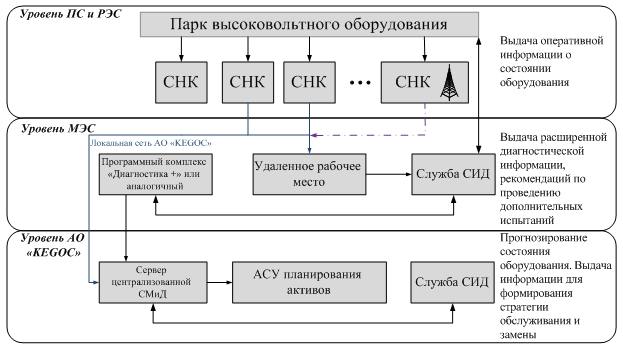

Рис.1 – Загальна структура централізованої СМіД (на прикладі АТ "KEGOC")



ПС – підстанція

РЭС – регіональна електрична мережа

МЭС – міжрегіональна електрична система

СНК – система безперервного контролю

СИД – служба інженерної діагностики

АСУ – автоматизована система керування



Взаємодія всіх засобів діагностики представлена на рисунку 1. СНК встановлюється безпосередньо на підстанції, збирає інформацію з первинних датчиків та видає оперативну інформацію про стан обладнання персоналу підстанції та віддалено персоналу СІД відповідної МЕС. Служба СІД на підставі регламенту, показів від СНК та планів роботи Підприємства проводить планово-запобіжні випробування обладнання із занесенням результатів в автоматизовані системи організації періодичного контролю, наприклад «Діагностика+» або безпосередньо в ЦСМіД. Сервер централізованої СМіД здійснює збір даних від СНК та серверів «Діагностика+» локальною мережею АТ «KEGOC», а у разі її відсутності на конкретній підстанції через засоби забезпечення бездротового зв'язку. На підставі даних про безперервний контроль та даних про періодичний контроль сервер формує діагностичний висновок та прогноз стану обладнання, здійснює відображення комплексного стану обладнання Підприємства у вигляді мнемосхем, графіків та таблиць, а також передає необхідну інформацію на сервери АСУ ПА.

Технічне діагностування виконується на основі:

• даних від СНК;
• результатів ручних випробувань ВВЕО;
• нормативної бази;
• рекомендацій виробників ВВЕО.
