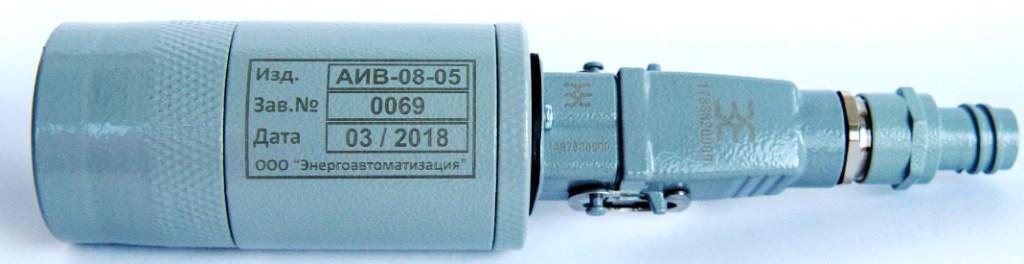

Адаптер діагностичного виведення введення
Адаптер діагностичного виводу вводу (далі АИВ-08) є низьковольтним обладнанням напругою до 36В змінного струму і є елементом систем (пристроїв) безперервного контролю. АИВ-08 є елементом діагностичних систем безперервного контролю, призначений для безпечного механічного та електричного підключення кабелю до блоку моніторингу діагностичного виводу ізоляції вводу силового трансформатора. Також АИВ-08 служить для обмеження напруги на вимірювальному виводі в позаштатних режимах роботи трансформатора та при обриві (ушкодженні) кабелю, а також призначений для захисту від попадання вологи у вузол діагностичного виводу вводу. Рівень напруги на елементах адаптера в робочому режимі не перевищує 1 В, а при обриві кабелю не більше 36 В (стандартна схема). Монтаж здійснюється замість заводського захисного ковпачка. Адаптер АИВ входить до складу апаратно-програмного комплексу SAFE-T, призначеного для діагностики та безперервного контролю трансформаторного обладнання. Приєднувальні розміри АИВ відповідають вузлу вводу та можуть змінюватися від типу вводу, для якого він призначений. Адаптер не виконує перетворень та вимірювань.
Структура умовного позначення (артикула):
АИВ-08-ХХ (де ХХ - модифікація в залежності від типу контролюємого об'єкту)

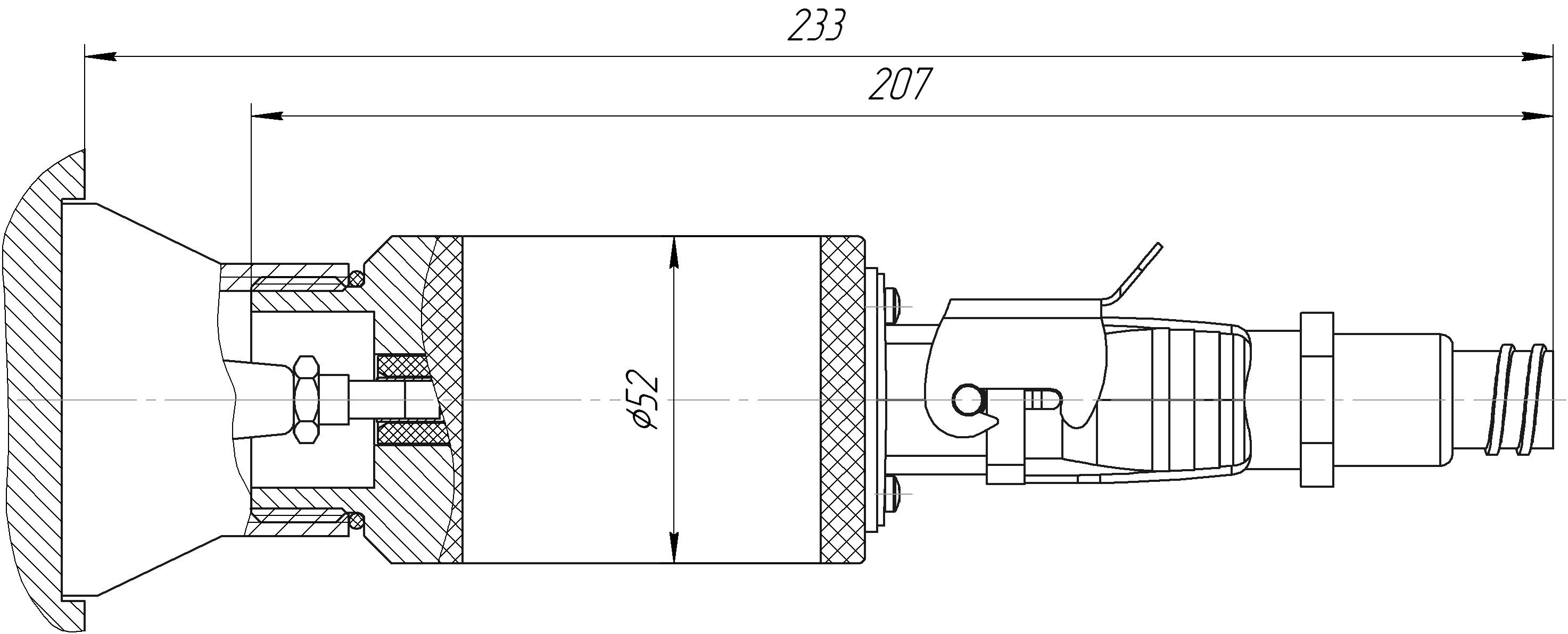

Рисунок 1 – Ескіз монтажу (увага, передній фланець адаптера може мати іншу конструкцію, а адаптер інші габарити - залежно від конструкції конкретного вводу)
Адаптер АИВ-08 входить до системи безперервного контролю трансформаторного обладнання SAFE-T® (далі СБК).
Функціональна схема АИВ-08 наведена на рис.2. АИВ-08 містить варистор RU1, захисні розрядники FV1 і FV2 і резистивний дільник, що складається з 21 паралельно-послідовно з'єднаних резисторів R1 - R21 (1200 Ом, 1 Вт - стандартне виконання), що мають сумарний опір 514 Ом. При роботі з пристроєм КІВ-500Р схема АИВ може не містити захисних резисторів, залежно від вимог Замовника.
Рисунок 2 – Схема функціональна модуля захисту АИВ-08
